（一）中心自有飞机

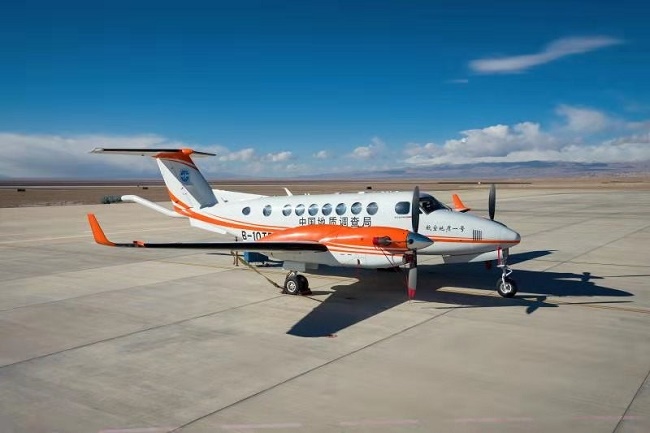

1.“航空地质一号”中远程固定翼航空物探遥感专业调查飞机
（可开展航空重力、磁力、摄影〔倾斜、推扫、框幅〕、高光谱、激光雷达等飞行测量）
“航空地质一号”中远程固定翼航空物探遥感专业调查飞机是由空中国王350ER飞机加改装而成，机身是美国德事隆航空比奇飞机公司生产的空中国王系列中的增航程型飞机。空中国王350ER飞机是目前国际领先的航空物探和遥感专业测量平台，具有长航程、超低空性能，可以在海、陆、高山高原等地区飞行，飞行成本经济，用途广泛。在国际上，空中国王350ER飞机一般只会做单一的航空物探专业测量改装或单一的遥感专业测量改装，“航空地质一号”做了航空物探和遥感综合地质调查改装，而且开了两个遥感窗口，可大大提高飞机的使用效率，能真正做到物遥同机、同时、多参数测量，改装技术处于国际领先地位。
“航空地质一号”飞机性能指标
|
生产厂家 |
德事隆航空比奇飞机公司 Textron Aviation Beechcraft Corporation |
|
主要特点 |
国际广泛采用的先进飞行测量平台。双发增压、中小型（节油环保）、低空低速安全平稳、用途广泛。 |
|
重要指标 |
最大起飞重量6804kg；人员2-11人；载重：1200kg。 |
|
飞行高度：10558 m；使用温度：-40℃～+50℃。 |
|
|
航程（30min余油）4600（km）；航速 280-500 (km/h)。 |
|
|
环境条件：砂尘、湿热、盐雾、昼夜、复杂气象等条件。 |

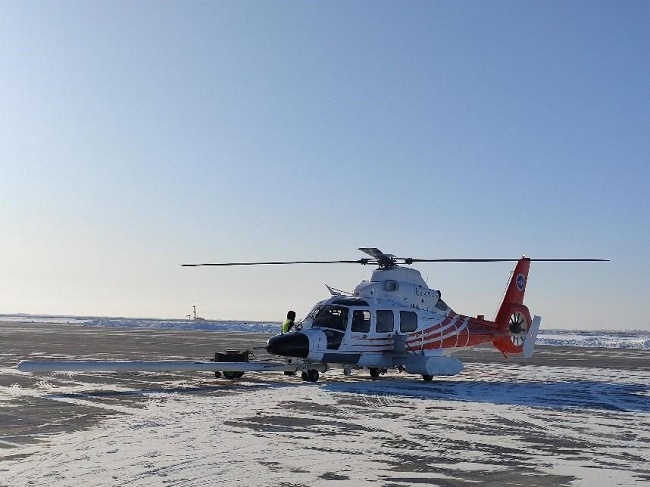

2.“航空地质二号”中型航空物探遥感专业调查直升机
（可开展航空重力、磁力、吊航电磁、放射性，以及激光雷达、多种航空摄影等飞行测量）
“航空地质二号”中型航空物探遥感专业调查直升机是由AC312E中型直升机加改装而成，机身由中航工业哈尔滨哈飞航空工业有限责任公司生产，是在原直九直升机基础上的升级换代产品。“航空地质二号”直升机是国际先进的航空物探和遥感专业测量平台，它能够满足目前我中心航磁、航电、航放和航重所有航空物探调查方法的需求，特别是加装了一台供电能力达300A的发电机，可以满足时间域航空电磁测量设备对大电流发射、大探测深度的要求。同时，还加装了小型航摄仪的固定装置，可实现物遥同机、同时、多参数测量。
“航空地质二号”直升机性能指标
|
生产厂家 |
哈尔滨哈飞航空工业有限责任公司 |
|
主要特点 |
国内最新、国际先进直升机测量平台。 自主研制、新型双发（功率大了17%）、中型机。 |
|
重要指标 |
最大起飞重量4250kg；人员1-9人；载重：1800kg。 |
|
飞行高度：5200m；使用温度：-40℃～+50℃。 |
|
|
航程（30min余油）670（km）；航速 252(km/h)。 |
|
|
环境条件：砂尘、湿热、盐雾、昼夜、复杂气象等条件。 |

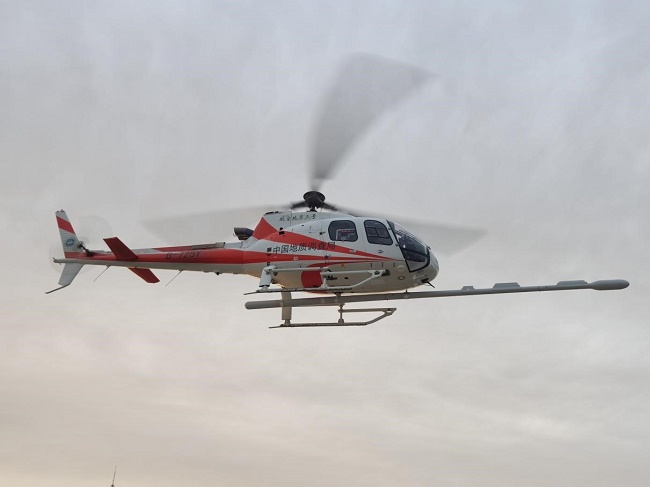

3.“航空地质三号”小型航空物探遥感专业调查直升机
（可开展航空重力、磁力、吊航电磁、放射性，以及激光雷达、多种航空摄影等飞行测量）
“航空地质三号”小型航空物探遥感专业调查直升机是由AC311A小型直升机加改装而成，机身由中航工业昌河航空工业有限责任公司生产，是在原有AC301、AC311型号基础上改进后定型的产品。“航空地质三号”小型直升机是新研制的国内领先的小型专业测量飞行平台，高原性能好，其基本性能和目前国内大量进口使用的法国小松鼠B3型直升机相当，处于国内领先、国际先进行列。
“航空地质三号”直升机性能指标
|
生产厂家 |
昌河航空工业有限责任公司 |
|
主要特点 |
国内最新、国际水平直升机测量平台。 自主研制、单发、小型 |
|
重要指标 |
最大起飞重量2250kg；人员1-5人；载重：800kg。 |
|
飞行高度：6500m；使用温度：-40℃～+50℃。 |
|
|
航程（30min余油）500（km）；航速 220(km/h)。 |
|
|
环境条件：砂尘、湿热、高原等条件。 |
（二）中心自有无人机

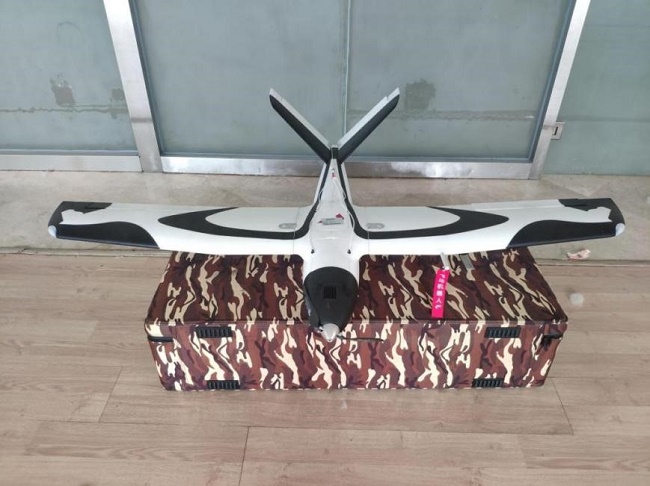

1.安装无人机遥感系统的飞马F1000无人机
飞马F1000无人机整机采用EPO+碳纤维复合材料制成，轻便牢靠，机翼、尾翼、降落伞舱、电池舱均采用快装结构，可单人无工具拆装。全程智能飞行，内含一站式航测软件方案，支持单人航测作业，操作简单便捷。
技术指标：
(1)翼展：1.6m
(2)机长：1.1m
(3)起飞重量：3kg
(4)巡航速度：60km/h
(5)最大续航时间：1.5h
(6)实用升限：海拔5000m
(7)载荷型号：索尼a 5100数码微单相机，有效像素2400万
2.多旋翼无人机（大疆 M210）
技术指标：
(1)内置高性能 RTK 模块，支持网络 RTK
(2)兼容 D一RTK 2 高精度 GNS S 移动站
(3)Fl ightAutonomy 系统结合前视、下视、上视传感器，可自动感知并躲避障碍物，实现精准悬停
(4)最大飞行时间：33 分钟（空载）/24 分钟（起飞重量 6. 14 kg)
(5)云台安装方式：下置单云台（云台接口工），下置双云台， 上置云台

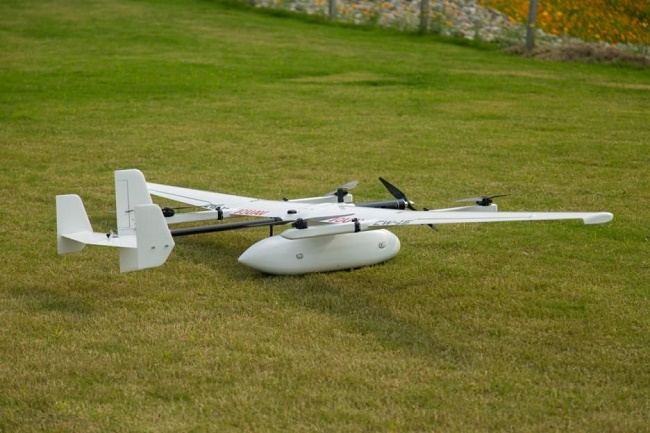

3.垂直起降无人机（cw-15）
CW-15纯电动垂直起降固定翼无人机系统，可垂直起降、全自主飞行，操作简单；配置多个任务模块舱，可根据实际需求搭载任务载荷；机身结构高度模块化，各连接结构全部采用快锁装置；旋翼机臂采用折叠设计，无需拆卸，电气和机械连接一次同步，进一步提高可靠性和便捷性。
技术指标：
(1)机长：1700mm, 翼展：3600mm，实用升限：4000m;
(2)两种飞行状态各有独立的动力系统；
(3)悬停机臂可折叠收放；
(4)整机重量：16kg;
(5)巡航速度 72Km/h;
(6)续航时间：160mmn;

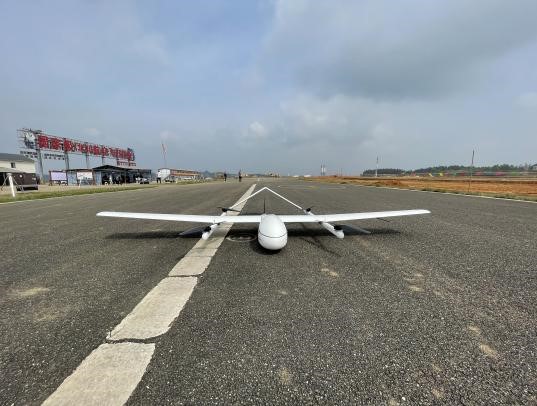

4.垂直起降无人机（cw-30）
技术指标：
(1)翼展 4.0m
(2)机身长度 2.1m
(3)最大起飞重量 34kg
(4)任务载荷 3~6kg
(5)续航时间 3-6h
(6)最大速度 36m/s
(7)巡航速度 25m/s
(8)抗风能力 12m/s

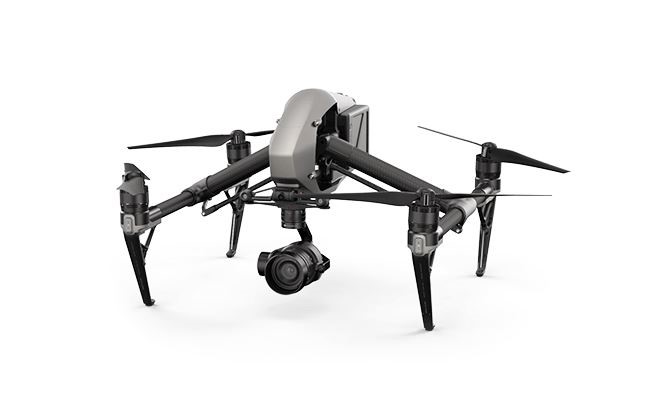

5.多旋翼无人机（大疆 悟 Inspire 2）
技术指标：
(1)动力方式：电动；
(2)巡航速度：7m/s；
(3)最大水平飞行速度: 94 km/h 或 26 m/s (Sport 模式下)；
(4)实用升限：海拔2500m（普通桨）、海拔5000m（高原桨）；
(5)续航时间：27min；
(6)最大航程：43km。
(7)最大起飞重量 4250 g
(8)GPS悬停精度 垂直：±0.5 m（下视视觉系统启用：±0.1 m）水平：±1.5 m（下视视觉系统启用：±0.3 m）最大下降速度 垂直：4 m/s；斜下降：4 － 9 m/s

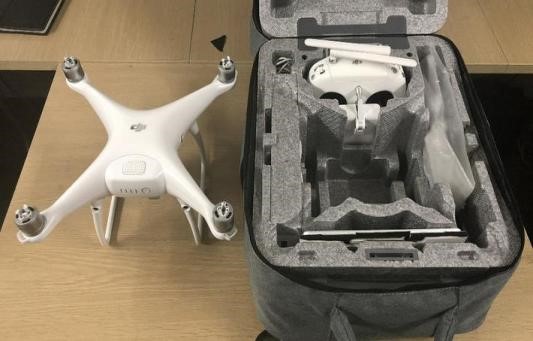

6.多旋翼无人机（精灵4 pro）
技术指标：
(1)最大上升速度
运动模式：6 m/s
定位模式：5 m/s
(2)最大下降速度
运动模式：4 m/s
定位模式：3 m/s
(3)最大水平飞行速度
运动模式：72 km/h
姿态模式：58 km/h
定位模式：50 km/h
(4)最大水平飞行速度
运动模式：72 km/h
姿态模式：58 km/h
定位模式：50 km/h

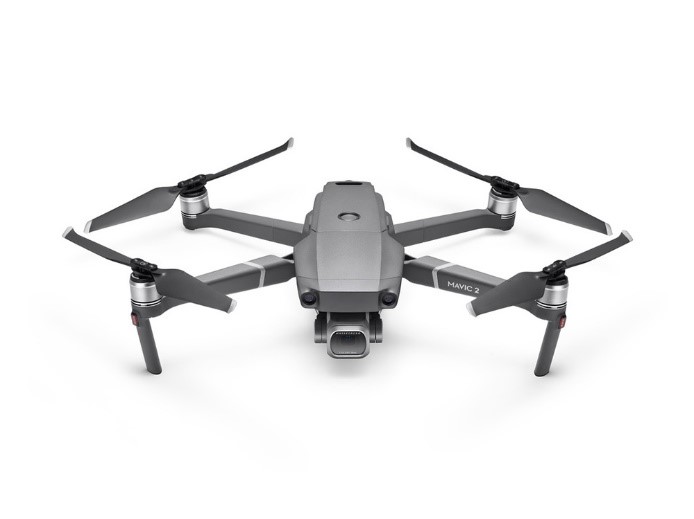

7.多旋翼无人机（大疆 御 Mavic 2）
技术指标：
(1)动力方式：电动；
(2)巡航速度：5m/s；
(3)最大水平飞行速度（海平面附近无风）72 km/h（S 模式）
(4)实用升限：海拔6000m；
(5)续航时间：31min；
(6)最大航程：18km。
(7)最长飞行时间（无风环境）31 分钟（25 km/h 匀速飞行）
(8)最长悬停时间（无风环境）29 分钟
(9)最大续航里程（无风环境）18 km（50 km/h 匀速飞行）

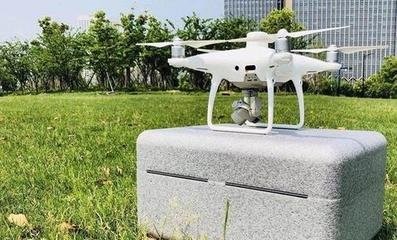

8.多旋翼无人机（精灵4RTK）
技术指标：
(1)最大起飞海拔高度 6000 m
(2)最大上升速度 6 m/s（自动飞行）5 m/s（手动操控）
(3)最大下降速度 3 m/s
(4)最大水平飞行速度 50 km/h（定位模式）58 km/h（姿态模式）
(5)重量（含电池及桨）：1380 g
(6)动力系统：电动
(7)最大飞行时间：约28分钟
(8)镜头：FOV 94° 20 mm（35 mm格式等效）f/2.8 焦点无穷远

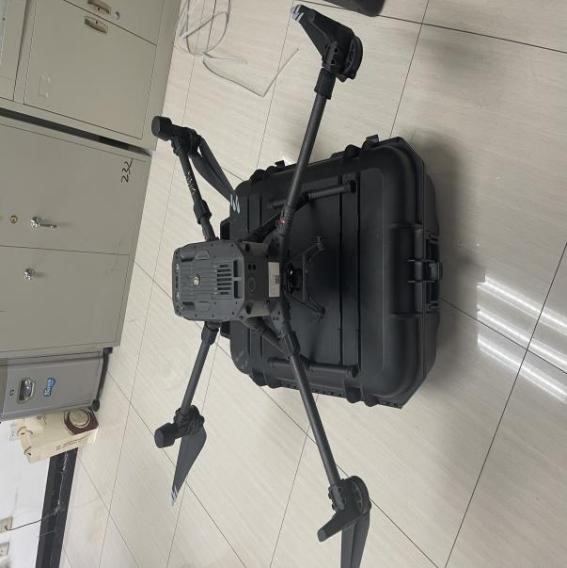

9.多旋翼无人机（精灵M300 RTK）
技术指标：
(1)最大俯仰角度30° （P模式且前视视觉系统启用：25°）
(2)最大上升速度
S模式：6 m/s P模式：5 m/s
(3)最大下降速度（垂直）
S模式：5 m/s P模式：4 m/s
(4)最大倾斜下降速度S模式：7 m/s
(5)最大水平飞行速度：
S模式：23 m/s P模式：17 m/s
(6)最大飞行海拔高度5000 m（2110 桨叶，起飞重量≤7 kg）/ 7000 m（2195 高原静音桨叶，起飞重量≤7 kg）
(7)最大可承受风速15m/s（起飞及降落阶段为12m/s）
(8)最大飞行时间55 min

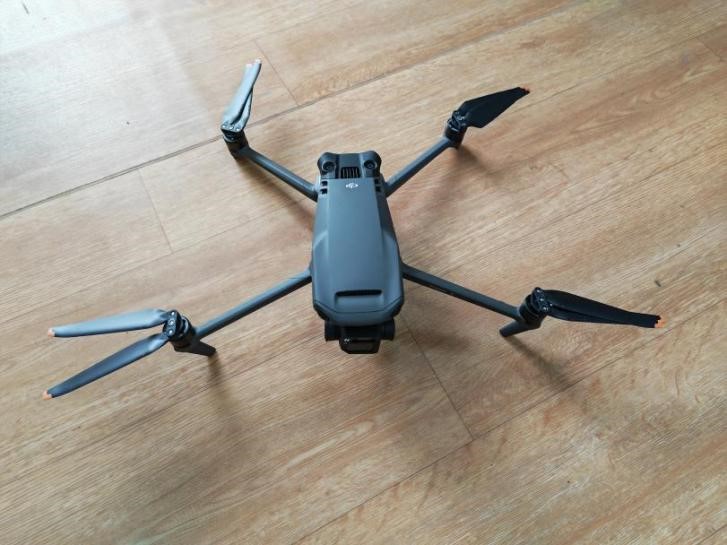

10.无人机 DJI Mavic 3
技术指标：
(1)起飞重量：895 克
(2)最大起飞海拔高度：6000 米
(3)最长飞行时间（无风环境）46 分钟
(4)最长悬停时间（无风环境）40 分钟
(5)最大续航里程30 千米
(6)最大抗风速度12 m/s
(7)最大可倾斜角度25° （平稳挡）30° （普通挡）35° （运动挡）
(8)最大旋转角速度200°/s工作环境温度：-10°C 至 40°C
(9)GNSS：GPS + Galileo + BeiDou
（三）中心改装的专业飞机
安装全轴梯度航磁测量系统的Y-12飞机

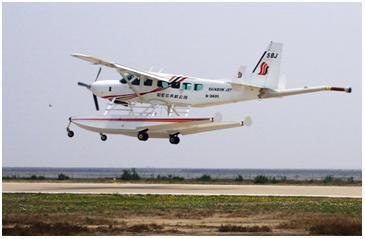

安装航空重力、磁力测量系统的CESSNA208飞机
安装硬架式磁放测量系统及吊挂IMPULSE-Ⅱ型航空电磁测量系统的AS350B2小松鼠直升机
安装单磁测量系统的Y-12飞机 安装单磁测量系统的Y-11飞机
安装航空磁、重测量系统的赛斯纳208飞机
安装单磁测量系统的Y-8飞机
安装单磁测量系统的奖状飞机

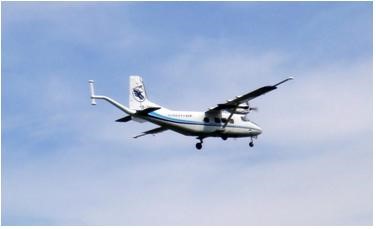

安装单磁测量系统的米-8直升机 安装综合站测量系统的双水獭飞机
安装磁梯度测量系统的Y-12飞机
安装航空相机的双水獭飞机 安装航空相机的安-30飞机
安装航空相机的Y-8飞机 安装航空相机的奖状飞机
安装航空相机的Y-12飞机 安装航空相机的Y-5飞机
