地面物探设备

发布时间:2022-08-18

　　ZH-1磁化率仪

　　（航遥中心自主研制）

技术指标：

(1)温度范围：-10℃- +50℃

(2)环境湿度：≤80%，+40℃

(3)磁化率仪：分辨率为1×10-5SI（全程）

(4)测量范围：1-300,000×10-5SI（全自动）

(5)岩性选择：可选择60种常见岩性和4种自定义岩性

　　HC-95型手持光泵磁力仪

　　（航遥中心自主研制）

技术指标：

(1)高灵敏度：0.05nT

(2)连续测量：仪器对外磁场进行边疆测量，用3次/秒的速度显示（输出）测量结果

(3)自动工作：在38000-80000nT范围内，仪器自动进入连续测量状态

(4)直观显示：用数字显示测点的时间、点号、磁场值，同时用曲线显示磁场值的变化

(5)储存容量：仪器可存6700个测点数据（包括时间、点号、磁场值），掉电后可长期保存

　　HC-07地面氦光泵磁力仪

　　（航遥中心自主研制）

技术指标：

(1)测量范围：30000-80000nt

(2)采样率：2次/秒

(3)输出方法：数字7位BCD码，模拟输出量程100nT、10Nt

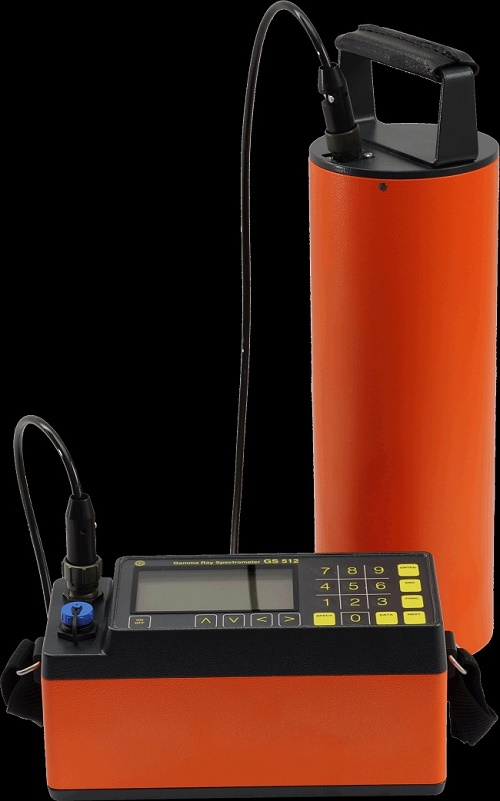

　　地面多道伽玛能谱仪

性能指标：

⑴多道分析器：最多512道。每道可计算 (232 - 1). 采集设置的活时间范围为：1s --23:59:59，数字输出。

⑵模拟与数字转换 (ADC)：20 MHz, Wilkinson 型。微分非线性好于95%范围的3%。道宽 5 mV, 输入范围在 50 mV到2.5 V.之间，死时间修正。

⑶永久性存贮器：内置 CMOS RAM 由锂电池供电，可提供5年以上的数据保存时间。可以贮存8,500个单点测量信息或者400个以上512个全通道测量记录。

⑷数据处理：多种ROI单位选择。可选择显示 U, Th[百万分]and K[百分]含量或者伽玛射线总量 (TOT)，串行存贮。

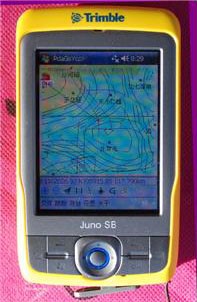

　　航空物探异常追踪系统

技术指标：

该系统以航空物探图形作为导航底图，以航空物探异常特征点作为目标，通过观察异常对应地质体特征，在野外实地实现异常成因的定性分析

(1)图形更新速度：0.1s

(2)坐标存储精度：0.1m

(3)输入数据格式：MapGIS点、线、面文件

(4)输出数据格式：MapGIS点、线、面文件

(5)投影坐标系统：WGS84
