航空遥感设备

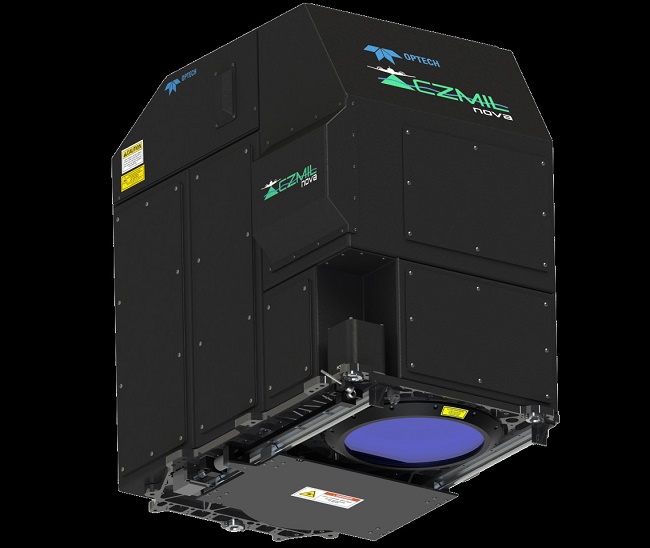

　　CZMIL机载水深测量系统

　　

　

技术指标：

(1)最大激光脉冲频率 （深水）：不小于 10KHz；

(2)最大激光脉冲频率 （浅水）：不小于 70KHz；

(3)深水测深深度：Dmax 不小于 4.0/K；

(4)浅水测深深度：Dmax 不小于 2.0/K；

(5)最大测水深度：50米。

　　

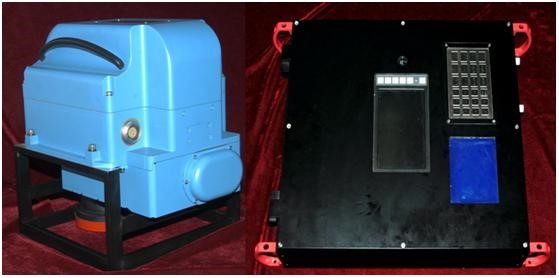

　　HyMAP机载成像光谱仪

　　

技术指标：

　　HyMAP机载成像光谱仪是由澳大利亚集成光电公司（ISPL）研制生产的，投入商业性运营的机载成像光谱仪由4个探测器组成，每个探测器有32个通道，重量200 kg。该仪器配有导航定位系统（GPS）、定位和姿态参数记录设备（IMU）、三轴稳定陀螺平台，以及先进的数据预处理系统。可根据飞行获取的姿态参数和大气参数，实现对图像的几何校正和大气校正。

(1)波段数：128个；

(2)光谱范围：400～2500 nm；

(3)光谱分辨率：可见光、近红外为15～16nm，短波红外为15～20nm；

(4)瞬时视场角（IFOV）：2.5mrad；

(5)总视场（FOV）：60°；

　

　　机载SAR系统

　　

技术指标：

　　具备X/Ka 双波段相控阵天线的SAR系统，可同时获取X、Ka两个波段的SAR图像，其中X波段SAR系统可在复杂气候条件下获得观测区域的高分辨率全极化图像；Ka波段具有SAR和INSAR功能，可获得观测区域的高精度地表高程信息。系统配套相应的数据预处理硬软件平台。

　

　　AMC5100倾斜航空摄影系统

　　

技术指标：

(1)五个镜头组合方式，由至少有一个垂直镜头和四个倾斜镜头组成；

(2)每个镜头的分辨率不小于9000万像素；

(3)航空数字航摄仪长不大于400mm，宽不大于400mm，高不大于800mm；

(4)航空数字航摄仪的净重量（不包含座架等）不大于60kg。

　　

　　ADS-100数字航空摄影测量系统

　　

技术指标：

　　ADS100采用高分辨率线阵列CCD元件为探测器件，镜头采用中心垂直投影设计，焦平面的3个全彩色波段阵列构成了对地面的前视、下视和后视成像格局，13条CCD扫描线，每个波段扫描线宽度20000像素，像素大小5μm，具有非常高的数据获取效率。航空摄影时，传感器采用推扫式成像原理，13个通道同时对地面连续采样，同时获取目标的多波段影像（前视与后视RGBN，下视RGGBN）。经数据处理，可生成测区高精度数字高程模型、真彩色正射影像和包含近红外波段的多光谱影像。

　　

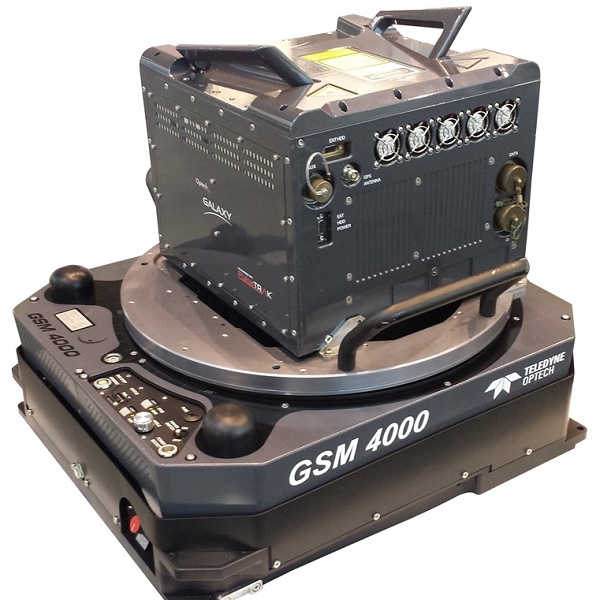

　　移动激光扫描仪——Galaxy Prime激光雷达系统

　

技术指标：

(1)绝对精度：±5cm；

(2)扫描视角：10—60°，可编程；

(3)脉冲重复频率（有效）:50一1000kHz，可编程；

(4)扫描频率：120Hz，可编程；

(5)测距范围：2450米，反射率不超过10％时；

(6)定位定向系统：GNSS接收机为220信道双频，且支持接收北斗系统数据，天线带铱滤波器；

　　

　　ASC1100机载摆扫宽幅航摄仪

　　

技术指标：

(1)镜头焦距：35mm；

(2)传感器像素数：不小于1亿像素；

(3)像元尺寸：3.76μm；

(4)快门速度：最快1/2500秒；

(5)总视场角：不小于130°；

(6)帧间旁向重叠率：不小于20%；

　　

　　宽视场角彩色面阵航空数码相机

　　

技术指标：

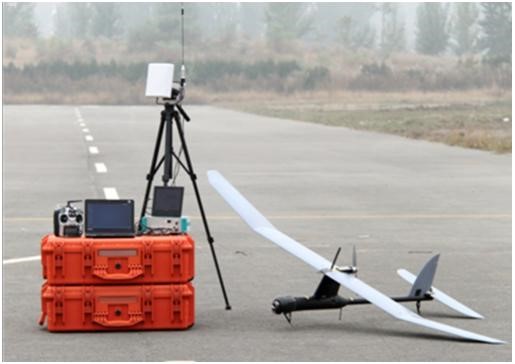

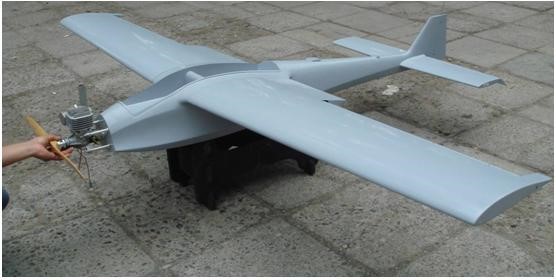

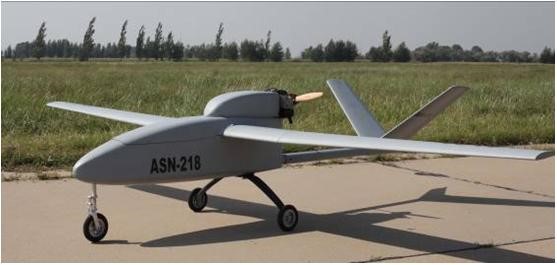

　　无人机系列遥感系统

　　遥感1号无人机遥感系统



　　遥感2号无人机遥感系统

　　遥感3号无人机遥感系统



　　遥感4号无人机遥感系统

　　

　　IMU/DGPS系统



　　                                 IMU惯性测量单元       IMU系统与RMK TOP航摄仪集成

　　

　　

Astech Z-X型GPS接收机

　　



                               IMU数据处理软件AEROoffice      差分GPS处理软件GrafNAV



技术指标：

　　IMU（Inertial Measurement Unit）是一个高精度惯性测量单元，能直接测定航摄仪的姿态参数，通过对IMU、DGPS（差分GPS）数据进行联合后处理，可以快速获取测图所需的每张航片的高精度外方位元素，用于更新城市地理信息数据库和地形图。
