技术装备
航空物探设备
发布时间:2022-08-18
直升机航空电磁系统
（国家重点研发计划项目自主研制）

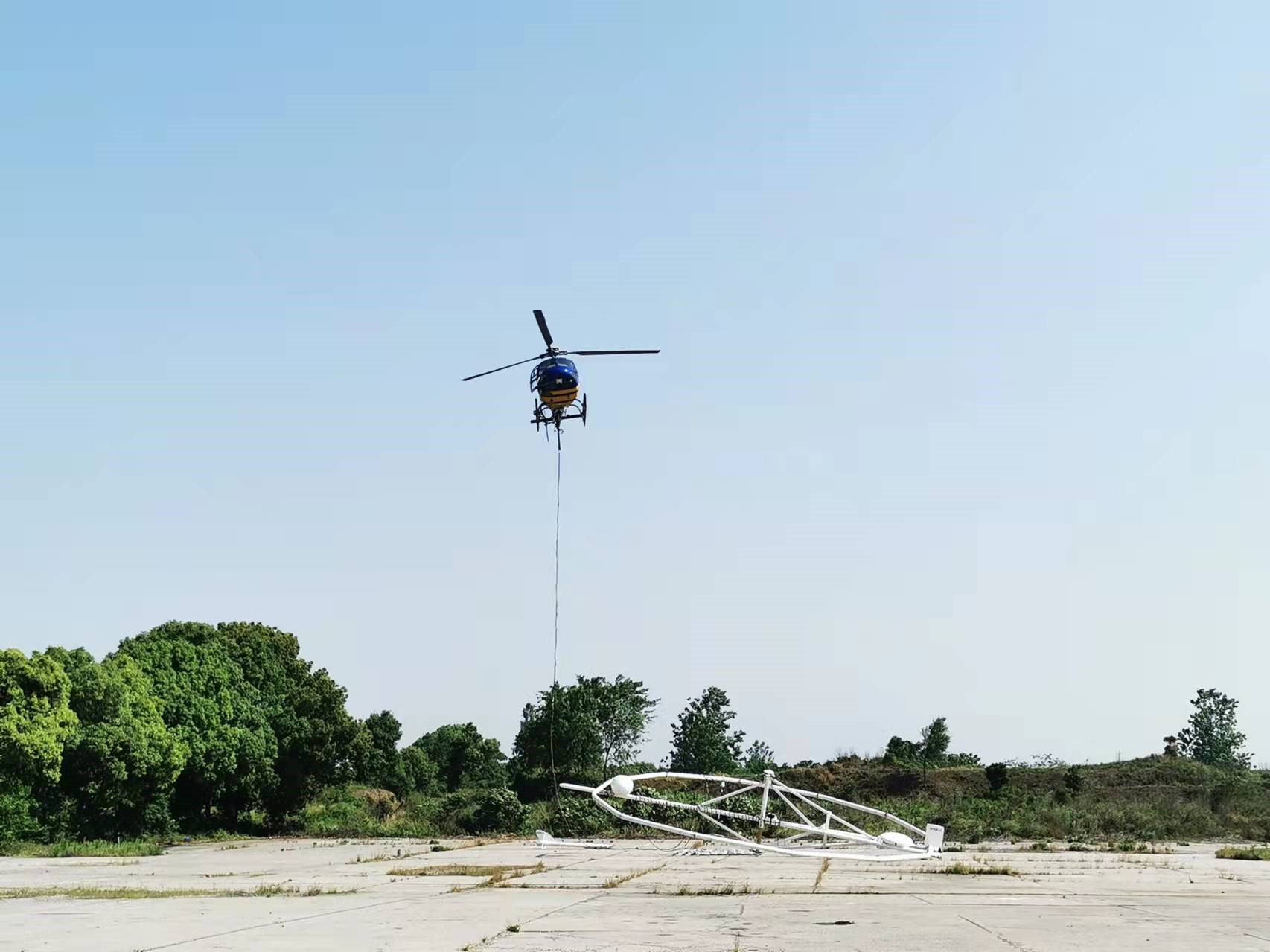

（一）硬支架吊舱直升机时间域航空电磁测量系统（CHTEM-III-12）
（航遥中心牵头自主研制）
技术指标：
(1)发射线圈吊舱直径：12m；
(2)发射磁矩峰值：350000 Am2；
(3)最大发射电流：624A（25Hz基频）；
(4)发射波形：似梯形波；
(5)探测参数：时间域航空电磁Z分量，航磁总场；
(6)动态噪声：优于±2nT/s；
(7)探测深度：400m。

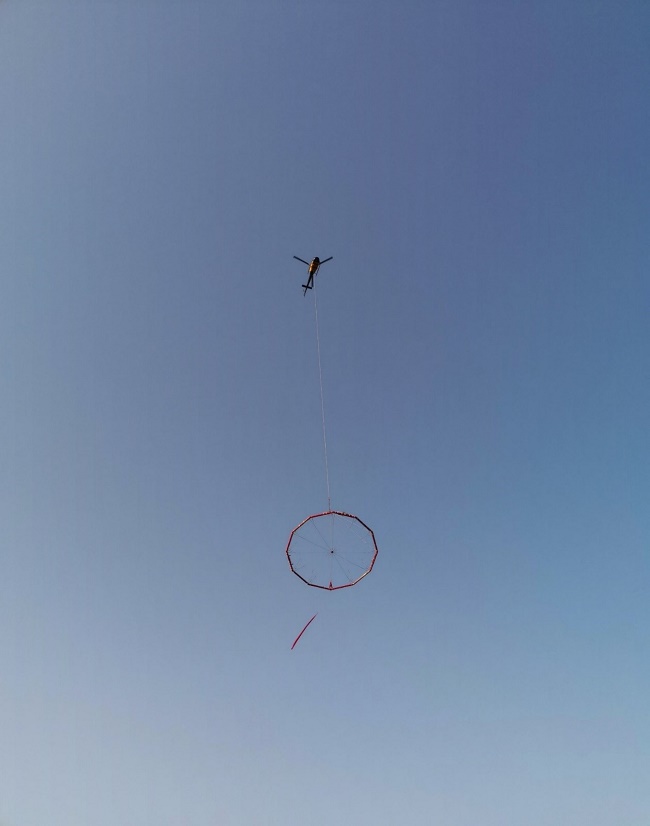

（二）软支架吊舱直升机时间域航空电磁测量系统样机
（CHTEM-III-32）
（航遥中心牵头自主研制）
技术指标：
(1)发射线圈吊舱直径：32m；
(2)发射磁矩峰值：1,360,000 Am2
(3)最大发射电流：424A（25Hz基频）；
(4)发射波形：似梯形波；
(5)探测参数：时间域航空电磁Z、X、Y三个分量，航磁总场；
(6)动态噪声：Z分量优于±1.5nT/s；
(7)探测深度：650m。

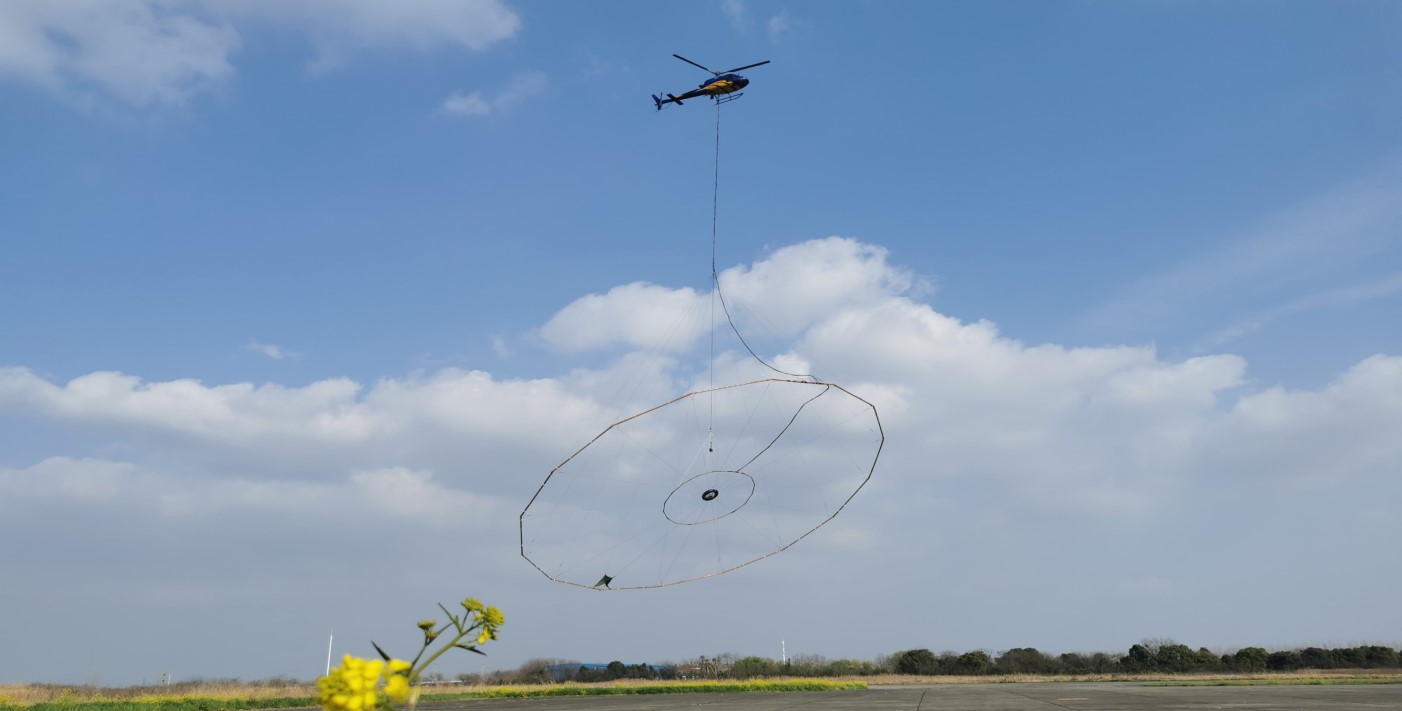

（三）直升机天然场倾子测量系统（CHMT-I-8.5）
（航遥中心牵头自主研制）
技术指标：
(1)接收线圈吊舱直径：8.5m；
(2)测量信号：Hz（空中），Hx、Hy（地面基站）
(3)动态噪声：优于1%；
(4)工作带宽：20-1000Hz；
(5)测量频率：25-1000Hz；
(6)探测深度：1500m。

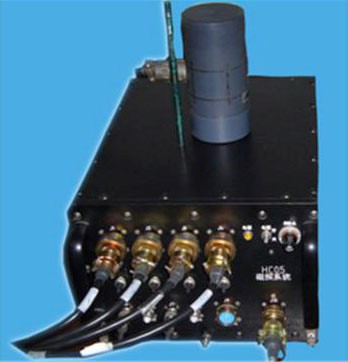

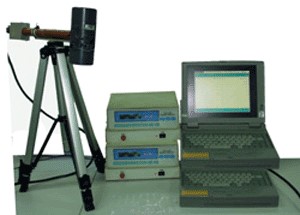

数字化航空氦光泵磁力仪和梯度仪
（航遥中心自主研制）
技术指标：
(8)工作范围：10,000~100,000nT；
(9)灵 敏 度：0.00025nT（单位带宽有效值）；
(10)工作温度：-40~50℃。

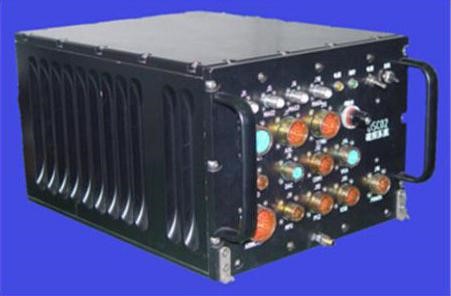

AGS-863多通道航磁数字补偿仪和数据收录系统
（航遥中心自主研制）
技术指标：
(1)磁场范围：10,000~100,000nT
(2)分 辨 率：0.0001nT
(3)系统噪声：<0.0001nT（单位带宽有效值）
(4)补偿精度：最好19pT，典型35pT，最大80pT（补后标准差）
(5)同步时间：＜1个Larmor信号周期
(6)
HC-2000K型航空氦光泵磁力仪
（航遥中心自主研制）
技术指标：
(1)灵敏度：3.0pT
(2)显示灵敏度：0.001nT
(3)频率响应：2.0Hz
(4)采样率：1-15次/秒可选
(5)航向误差：≤1.0nT

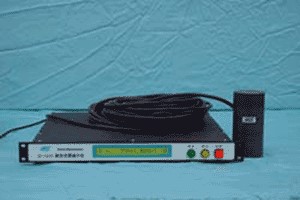

HC-90K型航空氦光泵磁力仪
（航遥中心自主研制）
技术指标：
(1)灵敏度：0.0025-0.0100nT
(2)显示灵敏度：0.01nT
(3)频率响应：1.8Hz
(4)采样率：2次/秒
(5)航向误差：≤1.0nT

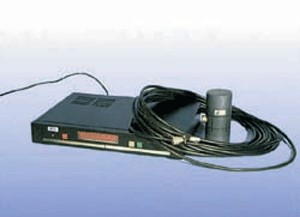

HC-90D型氦光泵磁力仪
（航遥中心自主研制）
技术指标：
(1)灵敏度：0.0025-0.0100nT
(2)显示灵敏度：0.01nT
(3)频率响应：1.8Hz
(4)采样率：2次/秒
(5)航向误差：≤1.0nT
CS-1型航空磁自动数字补偿仪
（航遥中心自主研制）
技术指标：
(1)磁场范围：20000-100000nT
(2)分辨率：1pT
(3)补偿改善率：10-20（对总场的典型值）
(4)补偿精度：0.035-0.08nT（补后标准差）
(5)采样率：最大10次/秒

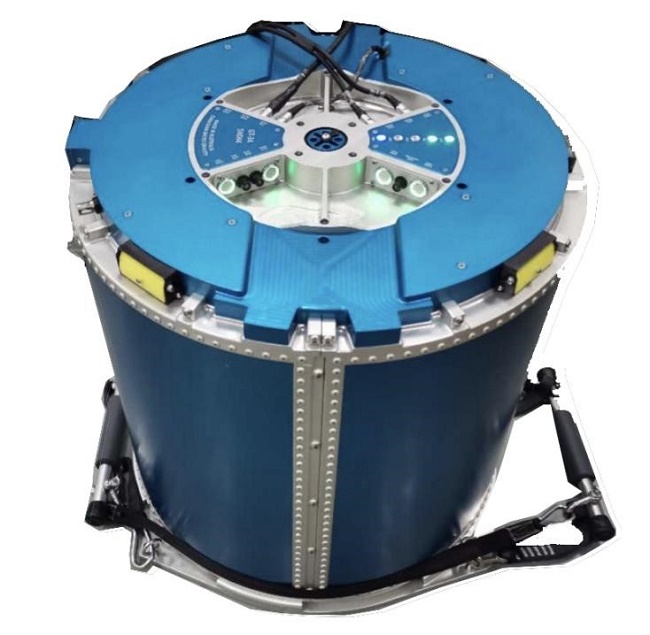

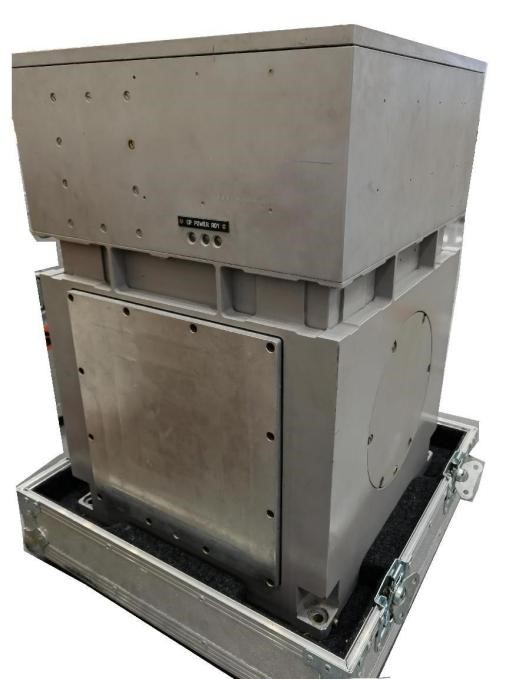

GT-3A航空重力仪
技术指标：
(1)动态范围：≥±1g (1000000mGaI)
(2)动态精度：
a)≤0.6mGaI（滤波波长100s，平飞）
b)≤0.8mGaI（滤波波长100s，缓起伏飞行（坡度＜2°)
(3)三轴稳定平台，平台转动角度：
a）滚动（roll) ≥± 45°
b）俯仰（pitch)≥± 45°
(4)总重量小于125kg。
GT-2A航空重力仪
技术指标：
(1)动态范围：±1000GaI)
(2)灵敏度：0.1mGal
(3)三轴稳定平台，平台转动角度：
a）滚动（roll) ≥± 45°
b）俯仰（pitch)≥±45°
(4)总重量小于134.5kg。
航空磁放测量系统

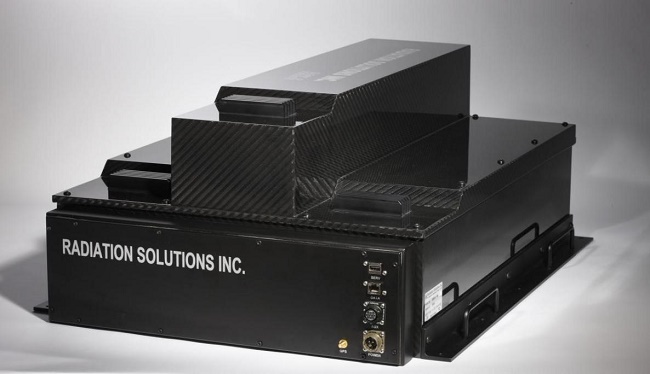

RS-500航空伽马能谱仪

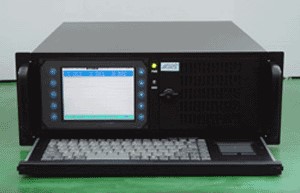

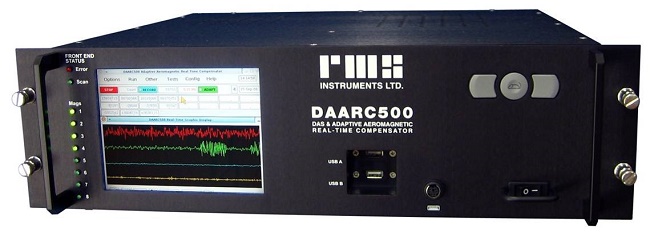

DAARC500航磁收录补偿系统

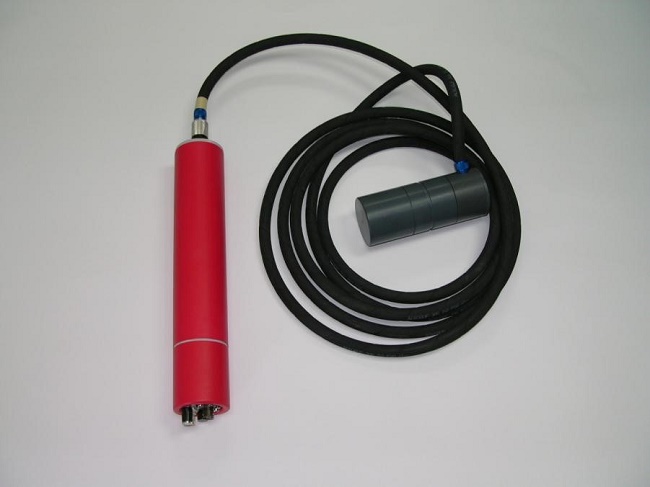

CS-3铯光泵磁力仪-磁探头
技术指标：
（一）航空伽马能谱仪
(1)晶体体积：256立方英寸/条，即4英寸×4英寸×16英寸/条；
(2)晶体分辨率：单条、整箱和整个系统晶体能量分辨率均不大于8.0%（Cs-137）；
(3)脉冲分析器：每条晶体配有独立的基于FPGA和DSP技术的1024道数字脉冲分析器，计数量可达到1000000cps，测量范围不窄于12KeV ～ 3000KeV，可进行宇宙射线测量；采用FPGA和DSP技术。
(4)自动稳谱：可使用天然核素（K、U、Th）峰进行单峰或多峰自动稳谱，峰漂不大于峰位道址的0.5%；
(5)通道数：可输出不少于256道/512道/1024道三种谱数据；
（二）航空磁测补偿仪
(1)磁场范围：15,000-100,000nT；
(2)分辨率：优于0.001nT；
(3)改善率：10-20（典型值）；
(4)补偿精度：最大80pT（补后标准差）；
(5)采样同步：内同步触发或与外部GPS信号同步；
（三）航空磁放数据收录系统
(1)数据接收能力：可同时接入4通道磁数据和3箱晶体能谱数据；
(2)磁数据采样率不少于10Hz，能谱数据采样率不少于1Hz；
(3)接收GPS数据、高度数据等功能；
(4)内外部触发，可接入GPS 1PPS脉冲，数据可与GPS同步；
(5)本系统配置有航空重力数据收录接口；
IMPULSE航空电磁仪
技术指标：
(1)发射、接收线圈：收发线圈中心间距6.5m，由水平共面线圈对和垂直同轴线圈对组成
(2)频率稳定性：预热2小时后，温度在25℃以内，零点漂移<30×10-6/h
(3)频率范围：870～23270Hz
(4)噪音水平：2×10-6
(5)分辨率：≤1×10-6
航空伽马能谱仪
GR-G 820航空能谱仪
航空伽玛能谱仪探头
技术指标：
(1)晶体数：最多16条（每条256in3），软件选择上视或下视
(2)通道数：56或512道，由用户选择
(3)通道计数率：每个通道最大65536（16位）
(4)测量范围：0-3.0MeV，下甄别阈可设置为2-20道（20～200KeV），上甄别阈为3.0 MeV
(5)扫描速率：内部1-10次/秒或1-999次/秒，外部最快0.5次/秒。可作外部时钟分频支持多重扫描的速率可分别设定

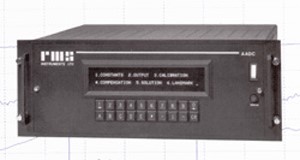

AADC-Ⅱ型航空磁自动数字补偿仪
技术指标：
(1)磁场范围：20000-100000nT
(2)分辨率：1pT
(3)补偿精度：0.035-0.08nT（补后标准差）
(4)采样率：最大10次/秒
(5)频率响应：0.9Hz或1.8Hz

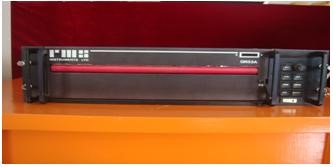

GR-33A数字记录仪
技术指标：
(1)标准方式：32道有字符注解的模拟记录。132个字符的行打；1240个点的行打
(2)记录分辨率：4×4点/mm2
(3)记录宽度：315mm
(4)记录速度：在0.01mm/s-6mm之间以0.01步长可变，共有600种不同的速度
HD-01型双星座全球导航定位仪
技术指标：
(1)标准性能：12通道GPS/GLONASS；L1频率，C/A码；30秒热启动（典型值）；40秒冷启动（典型值）；2秒重新捕获；1-5次/秒定位数据输出（可选）
(2)动态性能：最大速度1850km/h；加速度20g
(3)实时定位精度：2dRMS（95%）
(4)数据输出：标准NMEA-0183；Ashtech专用格式
