专业软件

发布时间:2022-08-18

　　GeoProbe Mager软件

　　（自主研制开发）

　　在863计划“航空地球物理勘查技术系统”重大项目和地质调查工作项目“航空物探方法技术与数据处理解释系统研究”的共同支持下，采用软件插件技术和分层架构技术，成功地研发了国内首创的既支持软件二次开发、又支持软件集成的GeoProbe地球物理软件平台，解决了新研制的地球物理方法技术软件模块不能随时集成到软件系统中和即时推广应用的技术难题，改变了软件的传统开发模式，开启了我国地球物理方法技术研究和软件研发工作的新时代。

　　基于该平台，采用插件技术综合集成了AirProbe、AGRSIS软件功能、863计划“航空地球物理勘查技术系统”重大项目下各课题及地调项目软件研发成果，形成了具有自主知识产权的航空地球物理数据处理解释系统软件（GeoProbe Mager 4.0），首次实现了航空磁、重力、电磁和伽玛能谱勘查数据的同平台数据处理与综合解释，初步实现航空地球物理软件的国产化。

　　GeoProbe Mager软件是集航空地球物理的质量监控、数据预处理、数据处理、数据转换处理、数据成图、数据分析和成矿预测于一体的软件，同时也是一款满足地面重磁勘探技术规范要求的数据处理软件。GeoProbe Mager软件已在“国家地质矿产保障工程”中的“航空地球物理与遥感地质调查”和“航空地球物理和遥感探测技术研发与应用示范”等计划项目及“海洋地质保障工程”中的“海洋航空物探遥感调查与应用方案”项目中全面应用，取得了很好的应用效果。

　　GeoProbe UAV无人移动平台综合地球物理数据处理软件

　　（自主研制开发）

　　GeoProbe UAV软件是中国地质调查局自然资源航空物探遥感中心基于插件式地球物理软件二次开发平台GeoProbe研制的，是一款适用于无人移动平台地球物理勘查的综合性软件，具备磁力数据管理、处理、解释、成图与分析等功能。

　　该软件可以应用在矿产资源勘查、油气勘探、环境地球物理等行业，主要解决各行业中无人移动平台地球物理数据的处理、正反演模型的建立和数据解释中碰到的各类问题。

　　主要功能：

　　(1) 方便快捷的数据入库与管理，兼容国内主流地球物理测量数据格式，支持数据和剖面图之间动态链接显示等。

　　(2) 符合行业标准的数据质量统计，包括磁四阶差分、磁测总精度、偏航距、飞行高度等多种参数统计。

　　(3) 齐全的磁力数据处理方法，包括IGRF计算与校正、WMM+NGDC720地磁模型计算、磁日变校正、滞后校正、磁场水平调整、切割线调平、微调平等功能。

　　(4) 数据网格化与显示，包括测线型数据、离散点型数据插值网格化方法，网格数据显示，网格立体阴影图绘制及网格数据三维显示等。

　　(5) 丰富的滤波工具，包括非线性、统计、滑动平均、差分、多项式拟合及FIR、余弦镶边高低通、任意方向补偿圆滑、椭圆方向、小波变换等一维/二维频率域和空间域滤波方法。

　　(6) 可工程化应用的位场数据转换处理方法，包括化极、延拓、求导、分量变换、低纬度变倾角处理及解析信号、位场频谱分析、断面/平面归一化总梯度、剩余/趋势异常计算、居里面/地温梯度计算、等效源曲面处理与转换等功能。

　　(7) 磁测数据反演：包括视磁化强度反演、磁性体顶深反演、Park法界面深度反演，欧拉深度反演等。

　　(8) 数据成图与制图，包括航迹图、彩色平面剖面图、等值线图等多种可视化手段，并可支持图例、图框、比例尺、责任表等辅助元素添加，打印及输出。

　　(9) 二度半正反演建模：适应于大面积的磁异常二度半快速正反演可视化建模。

　　(10)三维磁化率反演与可视化：达到实用化水平的三维磁化率反演（地下模型剖分支持256*256*256）及三维反演结果的展示、消隐及剖切等。

　　主要模块：

功能模块	全模块版	常规模块版	地面模块版
系统管理	√	√	√
数据入库与管理	√	√	√
无人机航磁数据质量控制	√
无人机航磁数据处理	√
地面磁测数据整理			√
地面磁测数据质量控制			√
地面磁测数据处理			√
数据网格化成图与显示	√	√	√
数据成图与制图	√	√	√
位场转换处理	√
欧拉反演	√	√
二度半正反演建模	√	√
三维磁化率反演与可视化	√

　　MapGIS软件

　　数据处理空间分析地图制图工具（空间数据管理、地图编辑整饰、输入矢量化、查询检索、专题图制作、地图输出及出版、空间分析等）

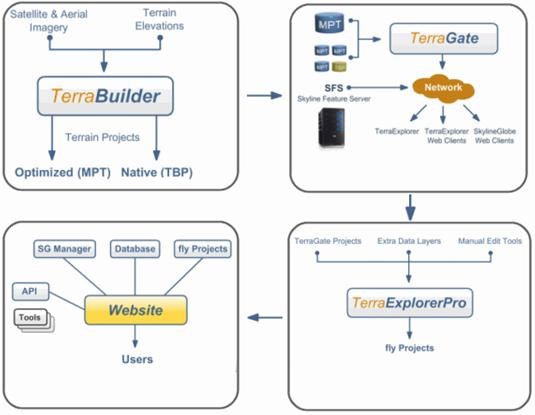

　　SkyLine三维地理信息系统软件

　　功能配置：

　　TerraExplorer：

　　◆建立、编辑及发布3D可视化模拟的工具。

　　◆交互式3D，可模拟飞行多视角观测。

　　◆在网络上对地形地物资料进行数据流 (Streaming) 发布。

　　◆输入及输出 GIS图层。

　　◆GIS功能(查询,样式编辑,表格资料) 。

　　◆相对应的参考地图。

　　◆预设路径自动飞行。

　　TerraBuilder：

　　◆在一个小时內可处理数个Gb的数据，将资料镶嵌至无缝式影像数据库，将数据压缩成可快速及有效的数据流，便于更新数据库。

　　◆管理不同的数据来源，支持多种标准数据格式，可重新投影源数据，并可进行色彩校正。

　　TerraGate：

　　◆管理及发布经由 TerraExplorer Pro 或 TerraDeveloper 所开发的自定义界面与应用程序 (API) ，可允许多个用户同时执行浏览与操作等相关功能。

　　ArcGIS地理信息系统软件

　　功能配置：

　　ArcGIS

　　◆ArcGIS 3D Analyst

　　◆ArcGIS Geostatistical Analyst

　　◆ArcGIS Network Analyst

　　◆ArcGIS Spatial Analyst

　　ArcSDE

　　ArcIMS

　　ArcGIS Server

　　ArcGIS Engine

　　ER Mapper数字图像处理软件

　　功能配置：

　　图形界面简单易用，减少了培训时间，提高了生产效率。

　　◆批处理图像输入/输出、图像校正、图像投影变换、图像旋转／重采样、正射校正、PC打印、创建或编辑ERS文件

　　◆分幅裁剪算法向导

　　◆创建拼接索引地图、旋转裁剪区域、颜色列表向导

　　◆运行滑动显示算法向导

　　ENVI数字图像处理软件

　　功能配置：

　　ENVI (The Environment for Visualizing Images)是美国ITT Visual Information Solutions公司的旗舰产品，提供先进的，人性化的使用工具来方便用户读取、准备、探测、分析和共享影像中的信息，广泛应用于科研、环境保护、气象、石油矿产勘探、农业、林业、医学、国防&安全、地球科学、公用设施管理、遥感工程、水利、海洋，测绘勘察和城市与区域规划等行业。

　　Erdas Imagine数字图像处理软件

　　功能配置：

　　ERDAS IMAGINE是ERDAS公司开发的面向企业级的遥感图像处理系统，提供大量的工具，支持对各种遥感数据源，包括航空、航天；全色、多光谱、高光谱；雷达、激光雷达等影像的处理，呈现方式从打印地图到3D模型，具有与全球定位系统集成的功能。

　　ERDAS IMAGINE通过将遥感、遥感应用、图象处理、摄影测量、雷达数据处理、地理信息系统和三维可视化等技术结合在一个系统中,实现地学工程一体化结合；无需做任何格式和系统的转换就可以建立和实现整个地学相关工程。

　　Supresoft VirtuoZo全数字化摄影测量系统

　　功能配置：

　　全数字化摄影测量系统VirtuoZo可处理航空影像、近景影像、卫星影像(SPOT1－4、TM等)、高分辨率的IKONOS、QuickBird、SPOT5卫星影像和可量测数码相机影像。其开放的数据交换格式也可与其他测图软件、GIS软件和图像处理软件方便的共享数据。大部分的操作不需要人工干预，可以批处理地自动进行，拥有多种高效实用的测图模式以及Microstation接口测图模块，切合测图生产的实际情况，是采集三维基础地理信息的理想平台。
